Lift Welding Platform: Memecahkan Semi - Tantangan Pengelasan Trailer

1: Analisis Situasi Saat Ini dan Tinjauan Fungsi Peralatan

1

Dalam proses produksi semi-trailer, belum ada perlengkapan tambahan profesional untuk pemasangan dan pengelasan bagian atas . Metode tradisional adalah bagi pekerja untuk membuat sanggurdi mereka sendiri dan berdiri di atasnya untuk melakukan pekerjaan yang lebih tinggi,. kerugiannya adalah: {{3} l adalah bagian bawah, yang mempengaruhi kualitas pengelasan dan efisiensi kerja; 2. Untuk memfasilitasi transportasi sanggurdi, sanggurdi buatan sendiri umumnya lebih kecil dan meja berdiri lebih sempit, yang mempengaruhi keamanan kerja dan meningkatkan frekuensi transportasi sanggurdi, lebih lanjut mengurangi efisiensi kerja .

2

Welding lifting fixtures are designed to improve work efficiency, ensure safe production, and facilitate workers' operations. The equipment workbench can be remotely raised and lowered, with a wide and long workbench and safety railings. A standardized production equipment that has gradually replaced traditional operations.

2: Komponen dan detail

1

Empat set kolom pengangkat . dua set workbenches . dua set stasiun hidrolik

2

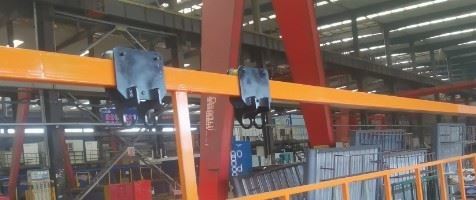

Bagian Instalasi dari Pengumpan Kawat

Tarik kursi pemasangan pengumpan kawat ke depan dan ke belakang di sepanjang pagar tabung persegi

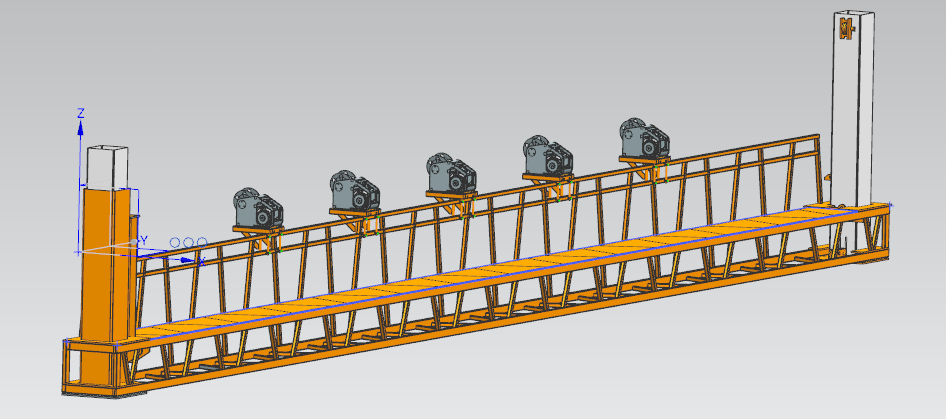

Sudut pandang 45 derajat dari sisi ke belakang

Sudut pandang 45 derajat di depan sisi

3: Parameter teknis utama

1

Model Peralatan: SJ-YK15M

2

Dimensi peralatan (satu sisi): 15000mm * 1000mm *

3

Panjang kendaraan yang berlaku: 13500mm dan di bawahnya

4

Sistem Tekanan Dinilai: Kurang dari atau sama dengan 15MPS

5

Seluruh daya mesin: kurang dari atau sama dengan 8kW

6

Model oli hidrolik: l-hm -46

7

Metode Kontrol Tindakan: 2 set remote control

8

Panjang worktable: 13500mm; Lebar: 560mm

9

Tinggi Worktable Di atas Tanah: 400mm

10

Stroke pengangkatan worktable: 2000mm

4: Parameter Konfigurasi Utama

1

MODEL MOTOR: y112l -4 kuantitas: 2 set

2

Daya Stasiun Hidraulik: Kuantitas 3KW: 2 set

3

Perpindahan pompa oli: 10 mililiter Jumlah: 2 set

4

Jenis blok katup: elektromagnetik membalikkan blok katup terintegrasi Jumlah: 2 set

5

Model silinder oli pengangkat: HSG80 * 2000 Kuantitas: 4 set

6

Metode remote control: Kuantitas remote control nirkabel: 2 set

7

Merek Listrik: Chint Electric

8

Struktur utama: pengelasan bingkai

5: Keselamatan dan Perlindungan

1

Batas elektromagnetik

2

Katup overflow sistem hidrolik

6: Kisaran catu daya

1

380V ± 20V 50Hz

7: Masa garansi

1

Dari tanggal pengiriman, seluruh mesin hadir dengan garansi gratis satu tahun; Memberikan layanan berbayar di luar ruang lingkup tiga jaminan .

8: Data acak

1

Satu salinan diagram sirkuit peralatan

2

Satu salinan manual setelah penjualan
