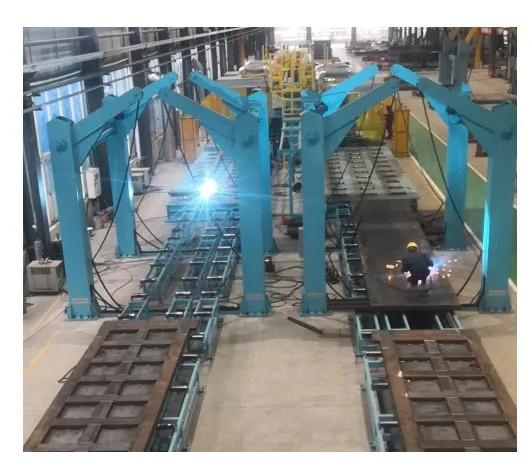

Longmen Style Press Fit Welding Equipment: Prinsip Desain dan Mekanisme Kerja

1: Prinsip -prinsip desain platform

Tempatkan benda kerja yang diperlukan pada bidang platform, dorong bingkai gantry ke posisi kompresi yang diinginkan, sesuaikan silinder hidrolik yang dapat dipindahkan, dan lakukan pengelasan kompresi pada benda kerja .

2: Pemrosesan Detail Proses Peralatan

1

Metode kontrol silinder oli dan mekanisme penjepitan lateral:

Untuk kenyamanan persyaratan kerja, setiap silinder oli individu dilengkapi dengan katup hidrolik yang terkontrol secara terpisah untuk operasi independen . Fungsi penjepit roda keseimbangan sisi .}

2

Pengaturan Lacak:

Mengadopsi desain penguatan beban terbalik .

3

Workbench:

Untuk memastikan kerataan platform, struktur platform tersegmentasi diadopsi .

4

Perangkat geser:

Mengadopsi desain penggerak roda beban yang besar untuk memastikan daya tahan jangka panjang .

5

Fungsi penentuan posisi:

Dua tepi platform yang berdekatan dilengkapi dengan blok referensi sudut 90 derajat, dan bingkai luar bingkai sekunder tidak memerlukan pengukuran manual, lebih lanjut meningkatkan efisiensi dan keteraturan produk .

3: Parameter teknis peralatan

1

Model Peralatan: PH-LMS11M/3.2M

2

Nama Peralatan: Platform Pengelasan Kompresi Longmen

3

Ukuran Workbench: 11000mm * 3200mm * 1700mm

5

Sistem Tekanan Dinilai: ≮ 16MPA

6

Kisaran ketinggian benda kerja: kurang dari atau sama dengan 200mm

7

Komponen: Stasiun Hidrolik, Masa Utama

8

Model oli hidrolik: l-hm -46

4: Parameter Konfigurasi Peralatan

1

Jenis pompa oli: 2 set pompa gigi

2

Perpindahan pompa oli: 14#

3

MODEL DAN MOTOR MOTOR: yb 2-100 l 2-4 RongCheng Endurance

4

Daya Motor: 2 set 3kW

5

Directional Valve Model: ZS -101 b

6

Mode Kontrol Aksi: Kontrol Manual, Kontrol Tunggal Silinder Tunggal

7

Kuantitas bingkai gantry: 2 set termasuk komponen yang menyertainya

8

Karakteristik bingkai gantry: kekuatan dorong tangan dapat bergerak di sepanjang trek

9

Jumlah Silinder Downforce dan Kalibrasi: 4 set

10

Model Silinder Downpressure dan Kalibrasi: HSG100 * 50 * 400

11

Jumlah silinder penjepit lateral: 4 set termasuk baffle dasar dan referensi

12

Model silinder penjepit lateral: HSG63 * 35 * 800

13

Roller Lifting Power Cylinder Model: HSG50 * 50 * 350

14

Jumlah lift rol (set): 8 set, pipa baja mulus+bantalan

15

Karakteristik Penggunaan Silinder Minyak: Gerakan kekuatan mendorong manual di sepanjang lintasan

16

Bingkai utama: h-balok 400 * 200 * 13

17

Balok (mm): tabung persegi panjang 300 * 200 * 8

18

Walking Support Beam (MM): Tabung persegi panjang 200 * 200 * 6

19

Longmen Walking Wheel: bantalan tertanam mesin, 4 set dengan diameter 120mm

Selain itu dilengkapi dengan 4 set bantalan panduan

20

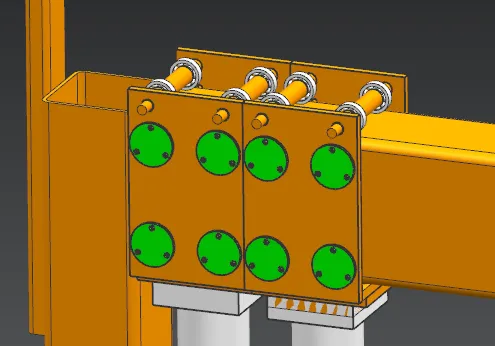

Kursi Silinder Tekanan Bawah: 4 set/kelompok bantalan roda bergulir, total 16 set

Panduan Pesawat Kursi Silinder Minyak 8 Set/Grup, 4 Grup, Total 32 Set

21

Model baja: Q235B

22

Ketebalan papan meja: 14mm

23

Perbedaan ketelahan platform: kurang dari atau sama dengan 3mm

24

Struktur Peralatan: Pengelasan Bingkai

5: Keselamatan dan Perlindungan

1

Dua set katup overflow sistem hidrolik

6: Kisaran Catu Daya

1

Disesuaikan

7: Masa garansi

1

Dari tanggal pengiriman, seluruh mesin hadir dengan garansi gratis satu tahun; Memberikan layanan berbayar di luar ruang lingkup tiga jaminan .

8: Data acak

1

Satu salinan manual setelah penjualan

2

Satu daftar pengiriman

9: Instruksi lainnya

1

Peralatan perkakas ini dikembangkan dan diproduksi berdasarkan kebutuhan produksi aktual pabrik, dan standar kualitas dan kualifikasi inspeksi produk termasuk dalam sifat kontrol internal dari perusahaan . oleh karena itu, rencana teknis pabrikan dan persyaratan teknis pengguna akan menang .
